ESTUDIO DE SUELOS

Al recibir un pedido de cotización para un estudio de suelos, se le solicitan al comitente los datos del proyecto a realizar, la ubicación de la obra y toda la información que se considere de relevancia.

Los pasos previos a la elaboración del presupuesto son: revisión de antecedentes de estudios realizados en la zona, análisis de la estructura (particularmente de los sectores de mayor transferencia de carga hacia el suelo de fundación) e investigación de la ubicación de la estructura en un contexto hidrogeológico.

Una vez realizadas estas tareas se elabora un plan de exploración de suelos siguiendo las recomendaciones del reglamento CIRSOC 401-2018 en donde se propone el tipo y cantidad de ensayos a realizar, la profundidad recomendada de exploración y el equipamiento a utilizar.
Conociendo el alcance técnico de los trabajos es posible conocer los costos asociados, esto le permite a PIVOTARO elaborar una oferta económica asequible.

PIVOTARO le envía al comitente un documento en donde se incluye la oferta económica acompañada del análisis técnico elaborado, disponibilidad para la ejecución de los trabajos en campo y plazos tentativos para la entrega de los resultados.

Los ensayos que ofrece PIVOTARO en el área de exploración de suelos en campo son:

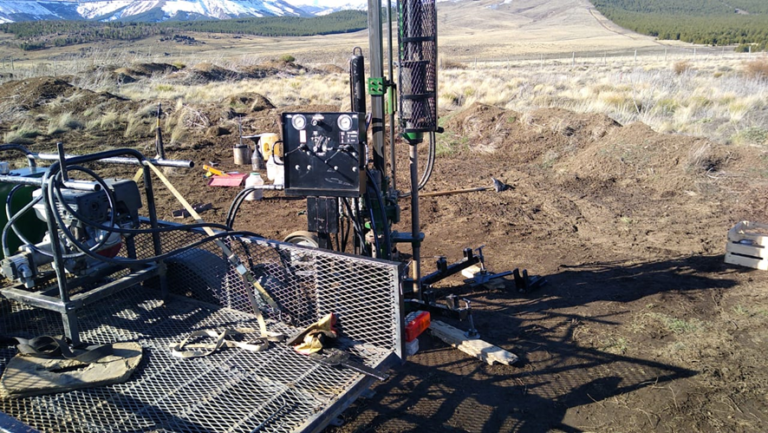

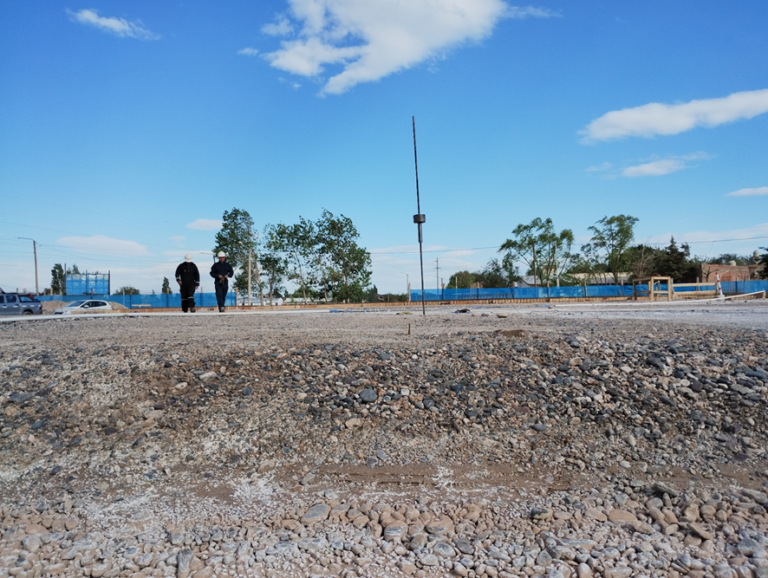

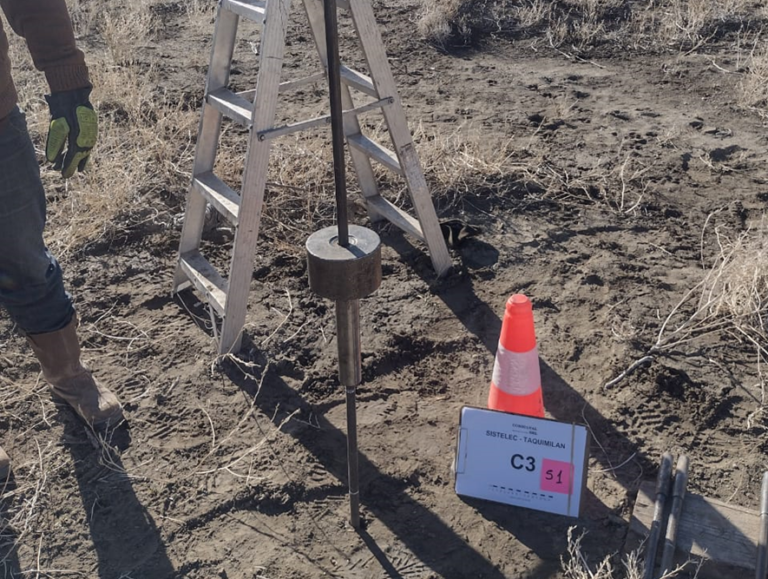

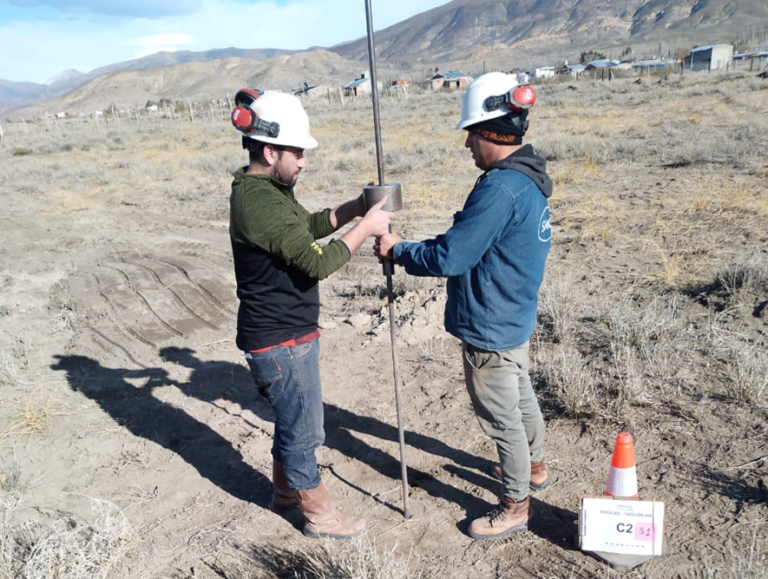

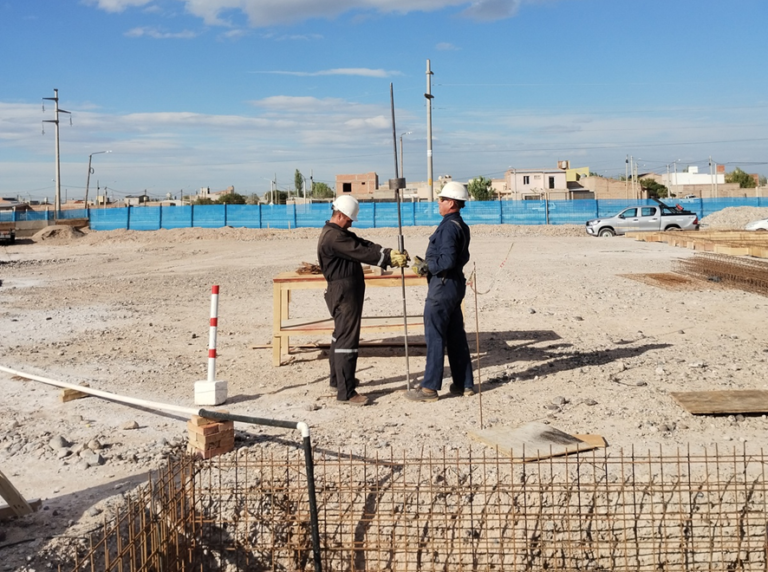

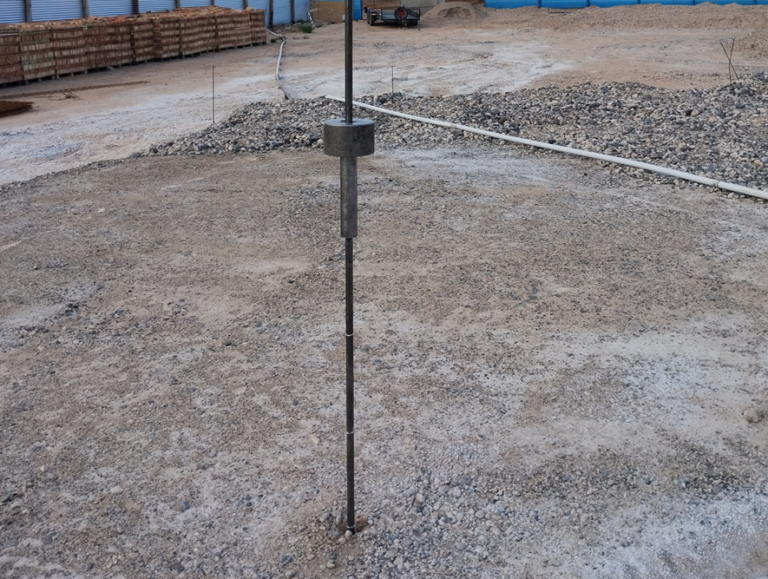

Ensayo de penetración dinámica continua (EPDC): el ensayo consiste en hincar en el terreno una punta cónica en tractos consecutivos “d”, midiendo el número de golpes “N” necesarios. Por su característica continua permite realizar una comparación de las durezas de los diferentes niveles atravesados y una correlación directa para la determinación estratigráfica. Permite además reconocer con cierto grado de seguridad el espesor de los mantos del subsuelo, la cota de eventuales niveles freáticos y la consistencia del terreno en general. Estos datos se utilizan para determinar la resistencia del suelo y pueden ser utilizados en correlaciones empíricas para la obtención de diferentes parámetros geotécnicos. PIVOTARO ofrece dos variantes de este ensayo. El primero se trata de un ensayo “liviano”, con una masa de golpeo de 12kg, recomendado en zonas de difícil acceso y/o topografía accidentada. El segundo se trata de un ensayo “pesado”, con las características de avance y golpeo de un ensayo de penetración estándar (SPT).

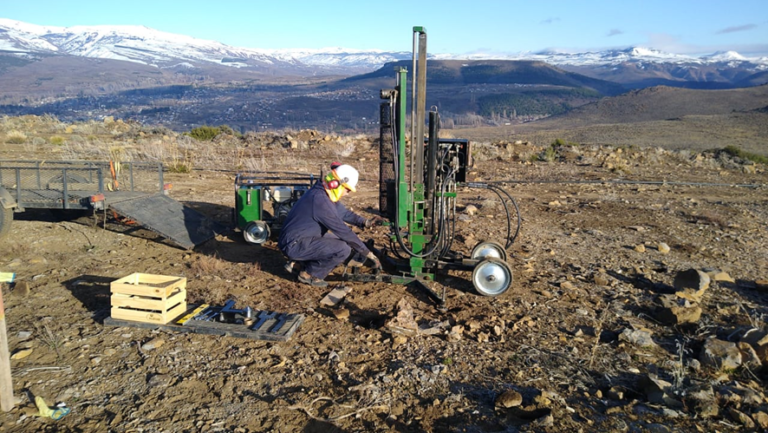

Ensayos de penetración estándar (SPT): en este ensayo, se utiliza un martillo de peso estándar que se deja caer desde una altura específica para golpear la barra de perforación y penetrar en el suelo. La cantidad de golpes necesarios para avanzar la barra en intervalos de 30 centímetros se registra como el número de golpes “N”. Estos datos se utilizan para determinar la resistencia del suelo y pueden ser utilizados en correlaciones empíricas para la obtención de diferentes parámetros geotécnicos. El SPT ha sido utilizado durante décadas en la ingeniería geotécnica, lo que ha llevado al desarrollo de estándares y metodologías bien establecidos. La experiencia acumulada a lo largo del tiempo facilita la interpretación de los resultados.

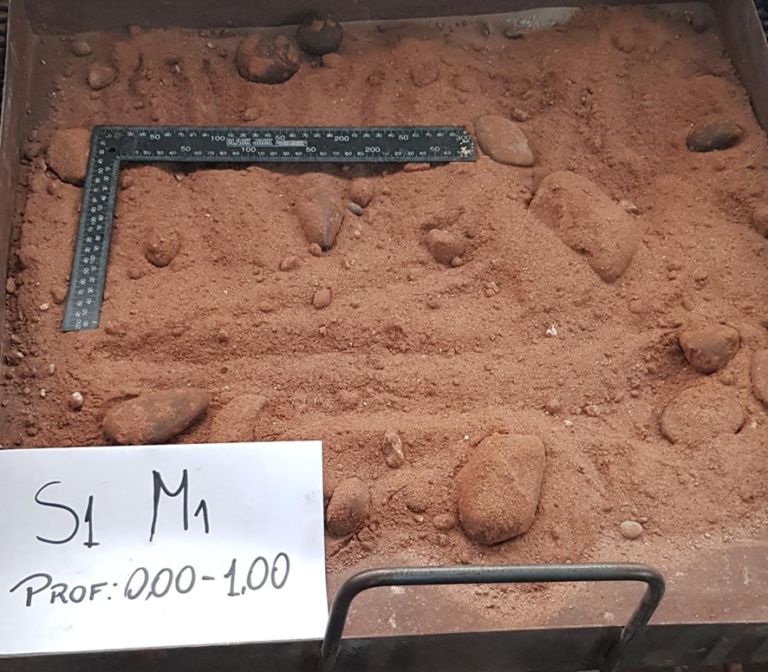

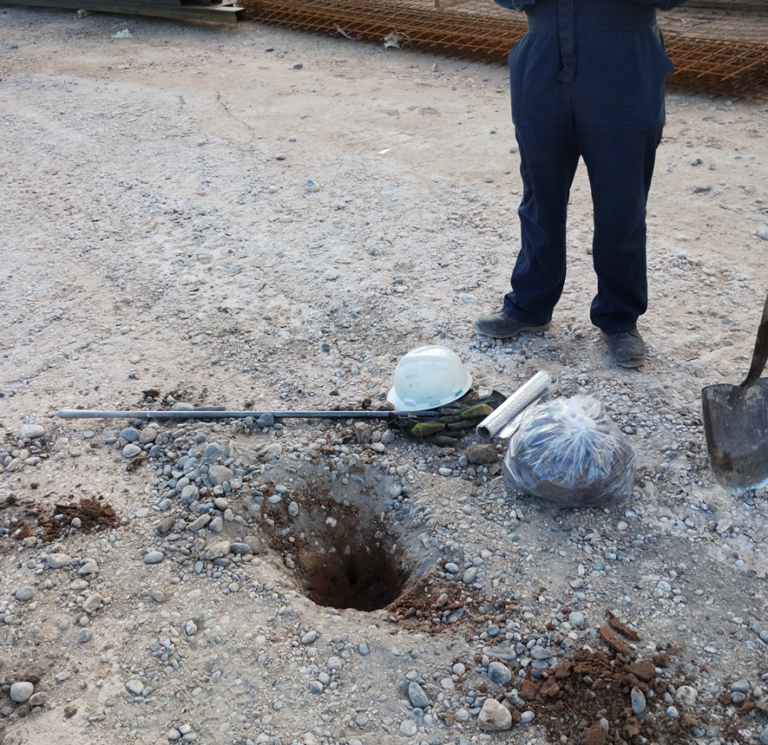

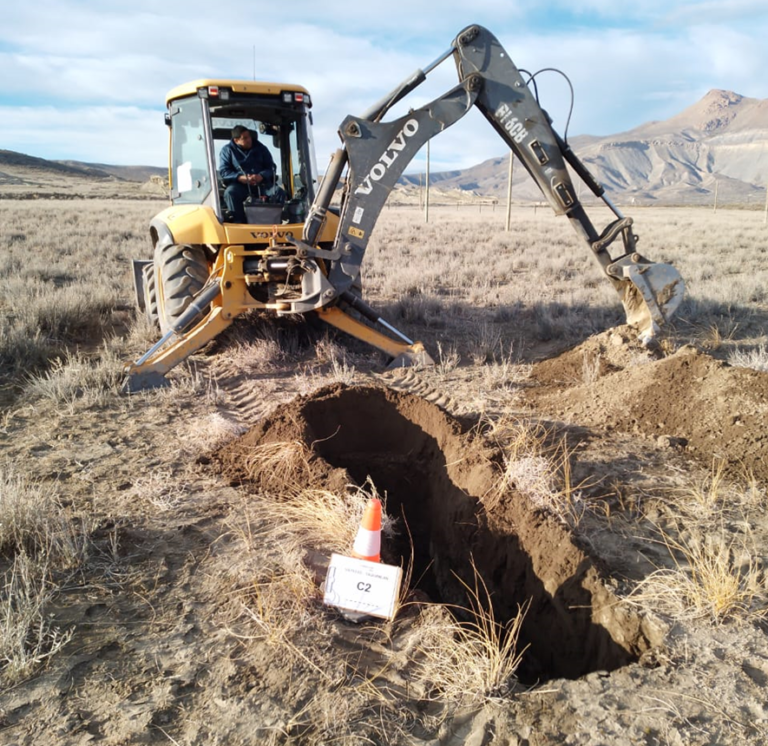

Sondeos a cielo abierto: son una técnica común en la exploración geotécnica y se utilizan para obtener información directa sobre las características del subsuelo en una ubicación específica. Los mismos consisten en la extracción de muestras representativas de los diferentes estratos, que luego serán ensayadas en laboratorio, mediante herramientas manuales o mecánicas. PIVOTARO ofrece personal especializado para el reconocimiento y extracción de las muestras.

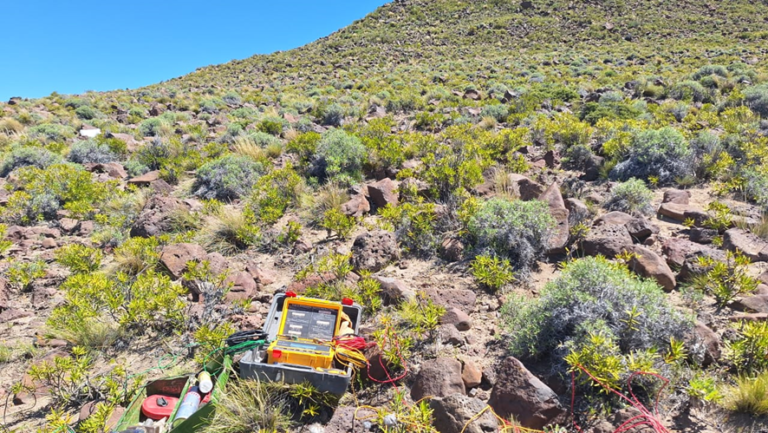

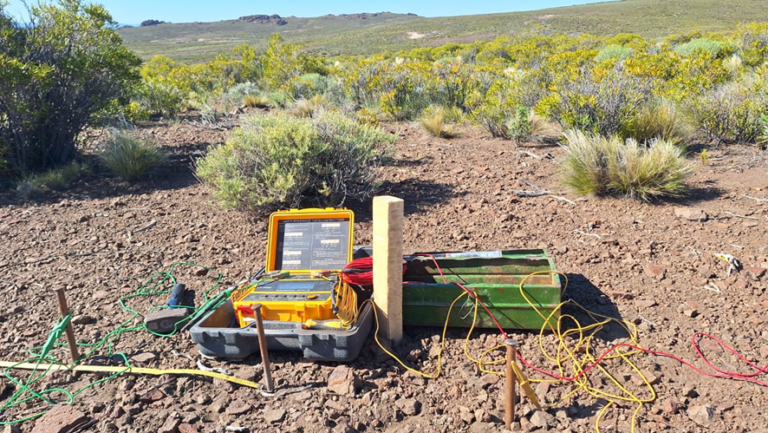

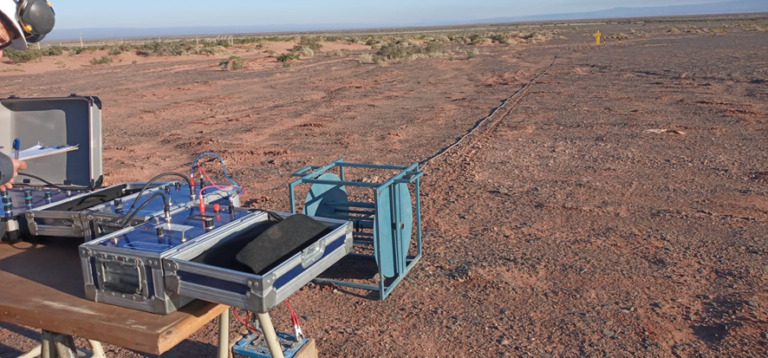

Sondeo eléctrico vertical (SEV): es una técnica geofísica utilizada para investigar las características eléctricas del subsuelo. Este método se basa en la variación de la resistividad eléctrica de los materiales bajo tierra. La resistividad eléctrica depende de la composición y la saturación de agua en el suelo, lo que permite inferir propiedades geológicas y geotécnicas del subsuelo. El procedimiento general del sondeo eléctrico vertical implica la inserción de electrodos en el suelo en una disposición específica, seguido por la aplicación de corriente eléctrica a través de los electrodos y la medición de la caída de potencial resultante. El SEV se enfoca en obtener mediciones puntuales de resistividad eléctrica a diferentes profundidades en un solo punto de sondeo.

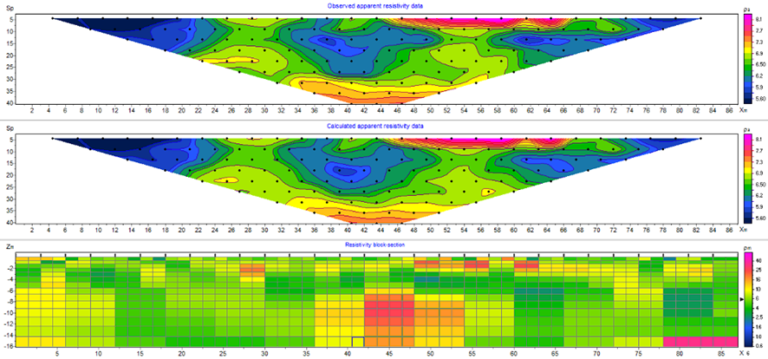

Tomografía eléctrica: al igual que el sondeo eléctrico vertical, es un método de investigación geofísica que se basa en la evaluación de la resistividad eléctrica del suelo, pero la tomografía permite obtener un perfil bidimensional de la distribución de la resistividad, proporcionando una visión más completa y detallada.

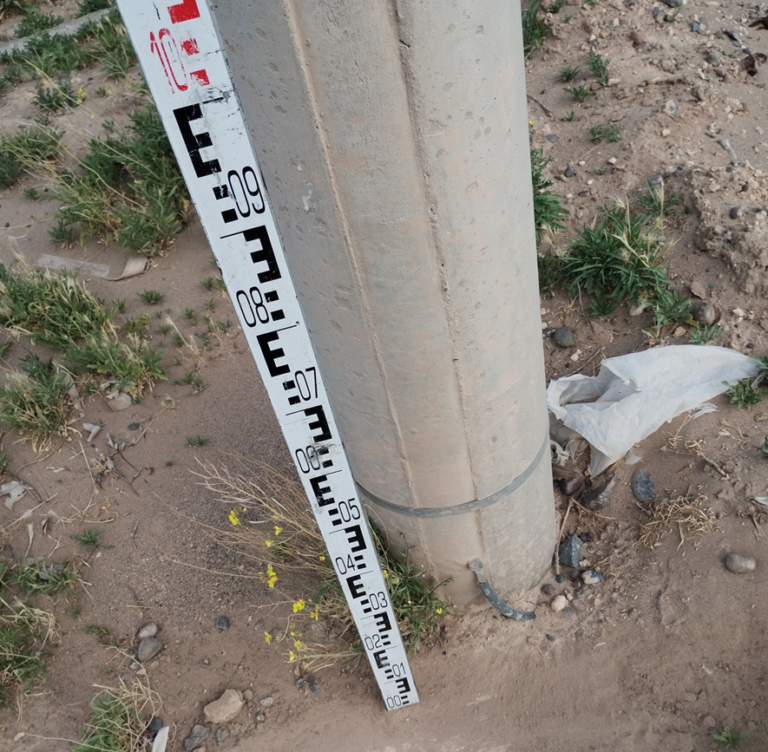

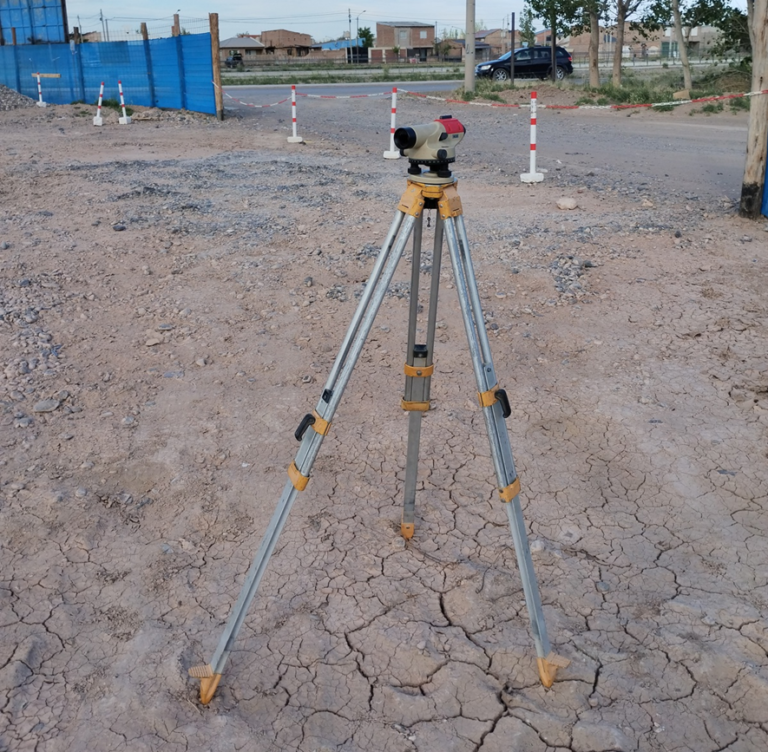

Relevamiento topográfico: PIVOTARO ofrece una amplia gama de metodologías de medición de topografía que se adapta a la morfología del terreno.

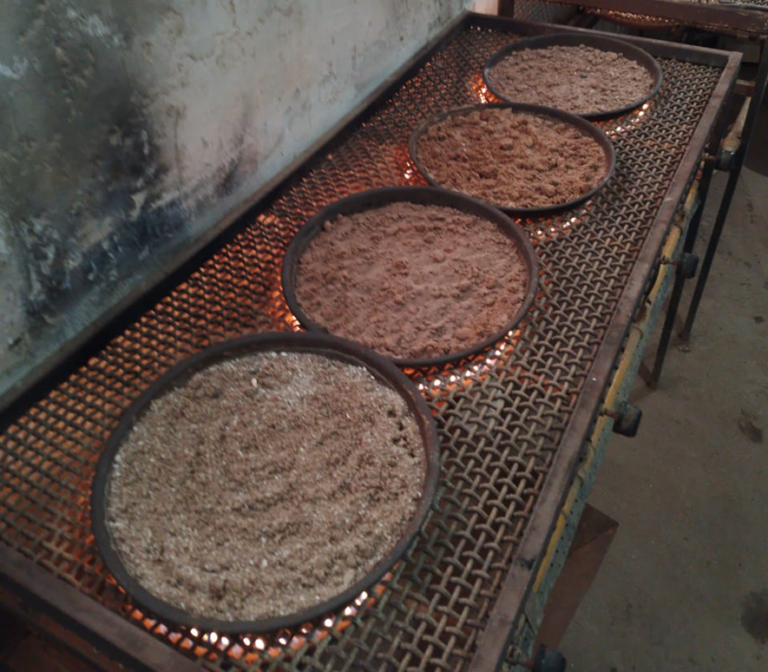

En todos los casos en los que se contempla la extracción de muestras, PIVOTARO cuenta con un laboratorio capaz de ofrecer los ensayos de laboratorio que permiten determinar propiedades fisicoquímicas de los suelos presentes en el estudio:

Ensayo	Norma de referencia
Granulometría	VN – E1 – 65
Clasificación	VN – E4 – 65 / SUCS
Límite líquido	VN – E2 – 65
Límite plástico	VN – E3 – 65
Contenido de sales solubles	VN – E18 – 89
Peso específico aparente suelos finos	VN – E25 – 68
Peso específico aparente arenas	VN – E14 – 67
Peso específico aparente gravas	VN – E13 – 67
Densidad aparente	–

Una vez aceptado el presupuesto, se coordina la ejecución de los trabajos en campo con el comitente.

Con los resultados de los ensayos en campo y en laboratorio, PIVOTARO realiza un informe técnico completo, en donde se procura establecer todas las características de importancia del suelo de acuerdo al proyecto solicitado.

Este informe es entregado al comitente con toda la información complementaria como croquis de ubicación, perfiles de suelo, resultados de los ensayos, relevamiento fotográfico, esquemas, figuras y cualquier otro dato que sirva para la correcta interpretación y entendimiento del mismo.

Los servicios geotécnicos ofrecidos por PIVOTARO proporcionan información invaluable para la toma de decisiones durante la planificación, diseño, ejecución y durabilidad de tus proyectos, contribuyendo a la eficacia, seguridad y sostenibilidad a través del tiempo de los mismos.
